[Kafka] - 21. ELK(Elasticsearch, kibana, logstash)



ELK구축을 위하여 github 및 Elasticsearch 공식 홈페이지를 참고하였습니다.

구현한 docker-compose file은 https://github.com/Kimuksung/Kafka 를 참고하시면 됩니다.

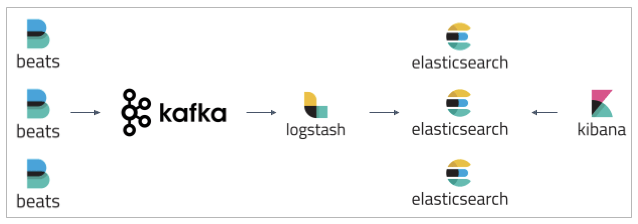

Architecture

---

• 구상한 Architecture = log 수집 -> filebeats -> Kafka -> logstash -> elasticsearch입니다.
• Kafka로 부터 Elasticsearch에 data를 넣어 시각화하여 보려합니다.
• github로부터 ELK파일을 Pull하여 옵니다.

• ELK + Kafka docker-compose 파일부터 보여드리겠습니다.



1. elasticsearch

---

1-1) elasticsearch setting

• elasticsearch->config->elasticsearch.yml을 아래와 같이 수정하여 줍니다.
• Xpack은 security관련 되며, 과거에는 유료였지만 현재는 무료로 사용가능하다고 합니다. ( 참고 )
• Kibana와 연동하기 위해서는 해당 값이 xpack.security.enrollment.enabled = true로 설정되어야 합니다.

---
## Default Elasticsearch configuration from Elasticsearch base image.
## https://github.com/elastic/elasticsearch/blob/master/distribution/docker/src/docker/config/elasticsearch.yml
#
cluster.name: "docker-cluster"
network.host: 0.0.0.0

## X-Pack settings
## see https://www.elastic.co/guide/en/elasticsearch/reference/current/security-settings.html
#
#xpack.license.self_generated.type: trial
#xpack.security.enabled: true

#----------------------- BEGIN SECURITY AUTO CONFIGURATION -----------------------
#
# The following settings, TLS certificates, and keys have been automatically
# generated to configure Elasticsearch security features on 24-08-2022 11:15:28
#
# --------------------------------------------------------------------------------

# Enable security features
xpack.license.self_generated.type: basic
xpack.security.enabled: true
xpack.monitoring.collection.enabled: true



1-2) Elasticsearch

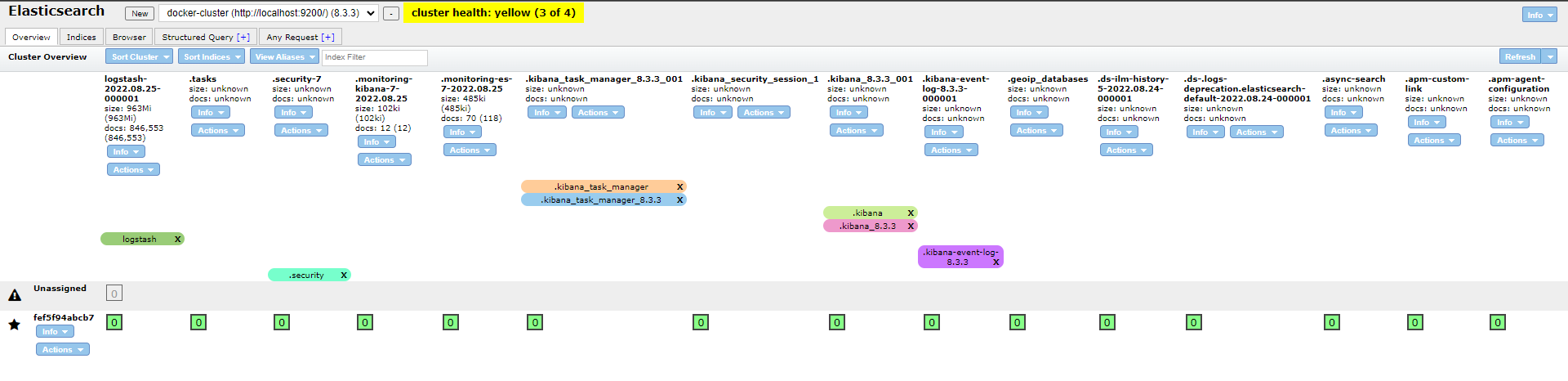

• 크롬 스토어에서 Elasticsearch head를 설치하여 줍니다. ( 링크 )
• 연동이 잘 되었다면, 아래와 같이 잘 나타납니다.

2. Kibana

---

2-1) Kibana setting

• kibana/config/kibana.yml 파일을 설정하여 줍니다.

---
## Default Kibana configuration from Kibana base image.
## https://github.com/elastic/kibana/blob/master/src/dev/build/tasks/os_packages/docker_generator/templates/kibana_yml.template.ts
#
server.name: kibana
server.host: 0.0.0.0
elasticsearch.hosts: [ "http://elasticsearch:9200" ]

monitoring.ui.container.elasticsearch.enabled: true

## X-Pack security credentials
#
elasticsearch.username: kibana_system
elasticsearch.password: ${KIBANA_SYSTEM_PASSWORD}

2-2) Kibana

• http://localhost:5601/ 페이지를 들어가면 아래와 같이 나타납니다.





3. Logstash

---

3-1) Logstash setting

• logstash/config/logstash.yml 값을 아래와 같이 설정하여 줍니다.
• logstash/pipeline/logstash.conf 들어오는 Pipeline을 어떻게 구성할지에 따라 입맛에 맞추어서 구성하시면 됩니다.

#logstash/config/logstash.yml

## Default Logstash configuration from Logstash base image.
## https://github.com/elastic/logstash/blob/master/docker/data/logstash/config/logstash-full.yml
#
http.host: "0.0.0.0"

# logstash/pipeline/logstash.conf
input {
	kafka {
		bootstrap_servers => "172.28.128.1:19092,172.28.128.1:29092,172.28.128.1:39092"
		group_id => "logstash"
		topics => ["webapp-logs"]
		consumer_threads => 1
		codec => json{}
	}
}

filter {
	grok {
		match => {
			"message" => "%{COMBINEDAPACHELOG}"
		}
	  remove_field => "message"
  }
}

output {
	elasticsearch {
		hosts => "elasticsearch:9200"
		user => "elastic"
		password => "changeme"
		ecs_compatibility => disabled
	}
}



Result

---

Elastic Result

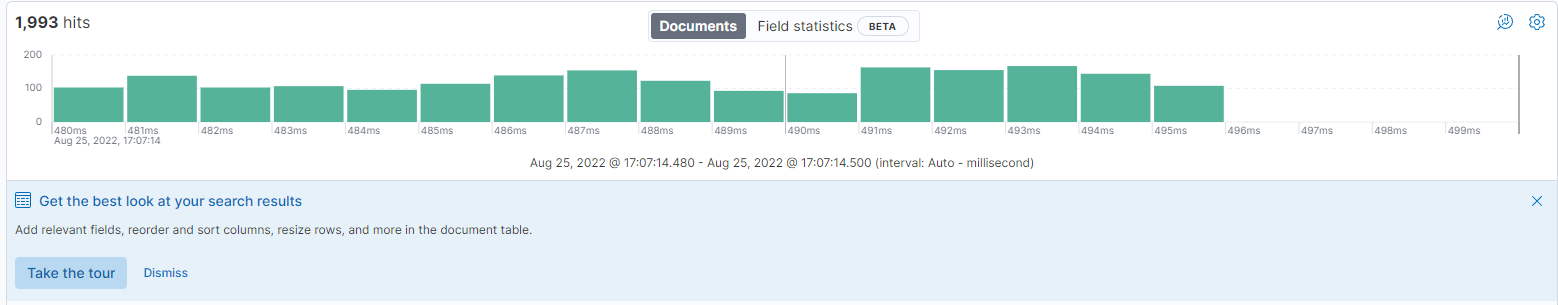

Kibana Result
